項目背景
自2000年12月28日，廣東有線電視臺臺網分離，成立網絡(luò )股份有限公司，拉開了廣東省廣電改革的序幕。網絡(luò )公司一成立，就按照"地下一張網"的要求，通過資產入股或控股收購，對各市縣有線電視網絡(luò )資源進行整合，建立全省統一有線電視數字平臺。做到統一建設、統一管理、統一經營，努力擴大廣電覆蓋，確保廣電節目的安全、優質播出。所以，網絡(luò )公司是廣東廣電發展的基礎和命脈，是實現省市縣三級廣電貫通的紐帶，是應對境內外電子傳媒激烈競爭的一個關鍵環節，也是廣東廣電發展新的經濟增長點。"節目為王、網絡(luò )為本"，控制了網絡(luò )，也就控制了傳媒市場和傳媒陣地。
廣東省網絡(luò )公司作為互動電視業務的建設和營運主體，負責南方傳媒互動電視平臺的投資建設，經授權面向全省和全國開展有線電視互動業務和IPTV業務。平臺提供VOD點播、時移、回看、NPVR、虛擬頻道等基本互動電視服務
項目需求分析
南方傳媒集團互動電視平臺負責開展有線電視互動業務和IPTV業務的運營管理，需要對平臺內提供的VOD點播節目、時移節目、節目回看、NPVR節目、虛擬頻道節目等節目數據實現采集、編輯、存儲、發布等運營管理業務。
在線磁盤陣列是以上運營管理業務系統的核心設備之一，也是目前廣電行業采用的最多的媒體資料存儲方式，適合與對媒體資料的快速訪問需要。在系統設計中，對在線磁盤陣列的設計主要有以下幾個方面的考慮：
? ·具有大容量存儲、 并且擴展方便等性能
? ·具有高的實測帶寬
? ·具有高的實測讀寫性能
? ·性?xún)r(jià)比高，適合媒體資料的存儲
? ·運行穩定，并且可靠的安全機制
項目帶寬分析

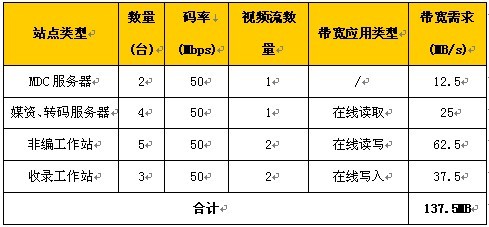

在存儲帶寬的分析方面，我們主要考慮采用SAN網絡(luò )連接存儲系統的有卡工作站站點與服務器對帶寬的影響，如下圖所示：
由上表，可以計算出整個系統需要的存儲帶寬，在設計存儲設備時，要充分考慮計算出的帶寬，最好留有20%的冗余。為以后擴容上留有充足的余量，可有效的避免在系統的擴充以后造成投資浪費。
DFT存儲解決方案

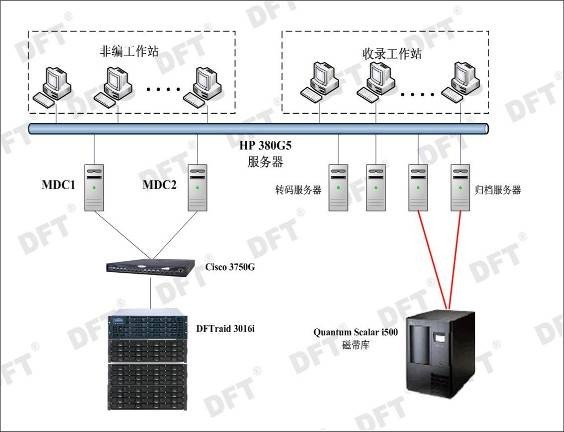

針對南方傳媒集團的項目需求和帶寬分析，結合DFT多年來的廣電行業存儲解決方案經驗，建議用戶使用在線磁盤陣列采用高性?xún)r(jià)比的DFT RS-3016I一套（含3個SBOD擴展柜），并配置60塊500GB SATAII磁盤，另配置思科3750G千兆以太網交換機構建獨立的IP-SAN網絡(luò )，昆騰i500帶庫直連歸檔服務器做媒資歸檔。項目拓撲圖如下：
項目組成部件
編輯工作站：編輯制作高質量素材，采用最新的“CPU+GPU+I/O板卡”技術，完全達到并超過傳統DTV+MAX+SDI制作水平。
MDS服務器：安裝StorNext軟件模塊，管理中心存儲。
在線中心存儲：保存高低碼率素材，采用DFT RS-3016I磁盤陣列產品，具備最高800MBps帶寬，******存儲容量64TB，采用雙控制器、冗余電源、關鍵部件全部支持熱插拔。具有強大的管理性能。
IP-SAN交換機：連接編輯工作站點和中心存儲，采用思科3750G千兆以太網交換機，端口速率1Gb/s。
方案實施效果
通過DFT在線存儲解決方案，有效的保證了VOD點播節目、時移節目、節目回看、NPVR節目、虛擬頻道節目等節目數據實現采集、編輯、存儲、發布等管理業務的良好運營。另外通過IP-SAN的解決方案，實現了本地及網絡(luò )編輯兩種方式。同時為CPU＋GPU＋I/O技術的采用、全程TS節目編輯、高低雙碼率編輯、標清H.264節目的收錄與編輯等先進技術提供了優良的數據存儲平臺。
與DFT RS-3016I磁盤陣列連接的所有設備都只需要以太網絡(luò )設備，相比高帶寬的FC-SAN解決方案，在完全滿足用戶需求的同時，降低了存儲連接成本，保護用戶的有效投資。
