項目背景
當前，先進電視技術的發展已經為“高清時代”的來臨鋪平了道路，以“高度清晰”為主要特征的“新視覺革命”已勢不可擋。然而，縱觀國內電視臺高清節目制作技術的應用情況，真正達到規模性組網運用的成功案例卻屈指可數，僅有CCTV北京奧運體育賽事網絡(luò )制播系統在高清新聞制播領域進行了實踐，而在專業的網絡(luò )化高清后期制作方面，國內還處于真空狀態。
系統需求
整個系統設計要求滿足北京電視臺高清節目制作，并充分考慮高清制作網絡(luò )對高可靠性、高安全性、高效率節目制作的要求和高標清混合應用的特征，同時兼顧系統的先進性、兼容性、可擴展性。
高清制作網具備110Mb/S等多種碼流快速粗編、精編功能。還應具備高清節目制作以及高清素材、成片的短期存儲能力，制作網所完成的節目成片以及挑選出來的素材可傳遞到全臺媒資系統中長期保存，供檢索和調用，并實現與全臺媒資、高清演播共享系統的互聯互通。
解決方案

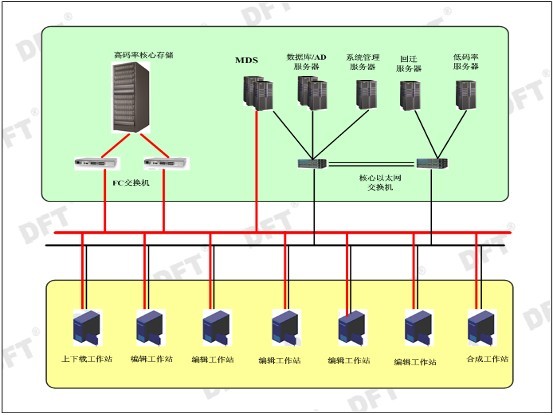

整個高清制作網系統平臺系統，建立在NAS+SAN的雙網結構之上，FC核心存儲，為整個系統的核心。
本存儲網絡(luò )系統由以下幾個部分組成：一臺DFT GS-X98磁盤存儲陣列，雙控制器，提供24TB的存儲容量；兩臺Brocade E240光纖交換機可提供48口的光纖通道接口；兩臺 H3C 5000交換機提供48口的100M/1000M以太網接口；主備服務器分別為兩臺磁盤存儲陣列提供存儲管理服務。
各部分說明如下：
1、DFT GS-X98磁盤存儲陣列為整個系統提供16TB的凈存儲容量。該磁盤陣列配置2個控制器，可提供******帶寬3200MB/s，I/O事物處理能力可達576,000 IOPS，完全可滿足高清制作系統的收錄系統的收錄、10臺以上高清編輯工作站、3臺合成工作站、1臺遷移服務器所需的帶寬。并提供8條光纖鏈路與光纖交換機連接，提高了磁盤陣列的安全性，避免了單點故障對整個系統的影響。
2、兩臺Brocade E240光纖交換機可為系統提供24個光纖通道接口，每個光纖通道接口可為一臺視頻編輯終端提供恒定的4Gb/s存儲帶寬，保證視頻編輯的可靠性。同時雙光纖交換機的方式可大大的提高存儲陣列的安全冗余性，避免因單點故障而造成整個存儲網絡(luò )的癱瘓。
3、兩臺STORNEXT文件控制服務器，做到主備冗余，避免了單點故障對整個存儲網絡(luò )的影響。
存儲規劃
根據系統需求，從系統安全性和容量******化角度出發，存儲容量分配如下：
1、 將兩個750GB硬盤做RAID1,作為文件系統的meta卷。當任意1塊硬盤出現故障時，都不影響節目制作。
2、 將14個盤劃分成一個diskgroup組，做RAID5，共做成兩個diskgroup組。每個組劃成5個LUN，每個LUN 1.95TB的存儲 容量，在stornext中，將10個LUN綁定成一個文件系統，文件系統實際容量為19.5TB。以滿足整個高清網絡(luò )素材對容量的需 求。
3、 剩余的2塊750GB硬盤，用于全局熱備，保證系統在出現硬盤故障時，實時的做好系統重建，保證數據安全。
Diskgroup的劃分如下：

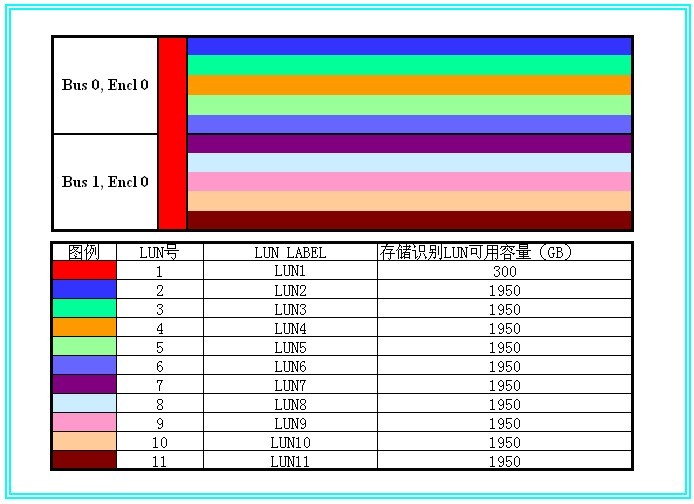

LUN 的劃分情況如下：

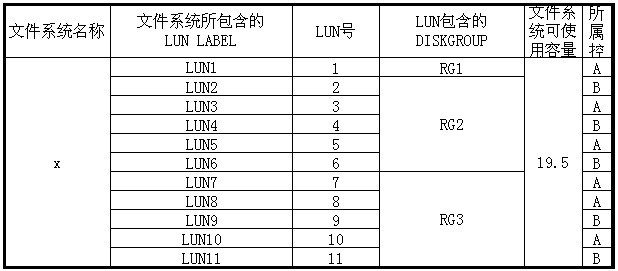

STORNEXT文件系統創(chuàng )建如下：
方案實施效果
在本方案中采用SAN網為每個非編站點及上下載工作站、遷移服務器等提供4Gb/s的存儲帶寬，可以保證流暢編輯時所需的帶寬；采用高可用主備系統，保證了主服務器在出現問題的時候，由后備服務器接管主服務器的功能，增強了系統的安全和穩定性。
