項目背景
監控技術從上個世紀80年代進入我國以來，隨著安防需求的急劇增加一直在飛速發展，從技術層面上來看，已經經歷了多個不同的發展階段。隨著計算機技術的發展和網絡(luò )的普及，目前，視頻監控已經發展到了網絡(luò )多媒體監控系統。
安防監控行業對存儲的需求主要在于視頻監控錄像的存儲。一方面，從數據存儲端看，視頻監控錄像的數據，有數據量大、安全性要求高、大文件存儲等特點。這對在存儲設備選型時就需特別注意：1、存儲設備的容量，包括其擴展性能，以適應無法確定的視頻監控錄像的容量劇增；2、存儲設備的穩定性和可靠性，要保證視頻監控系統的長時間不間斷穩定運行，及錄像存儲數據的安全性和可靠性，以便將來查詢取證；3、I/O和帶寬等重要參數上具有針對性的搭配。另一方面，從存儲與監控系統整體看，監控的目的是為了在重要的地點或場所達到監視、錄像和其他一些用途而建立的。這就決定了，監控錄像的數據信息量大，且要長時間寫入，隨時需要查詢取證，保存一段時間后，即可刪除。因此，在存儲設備選型時還應考慮到存儲設備的性?xún)r(jià)比和存儲介質的合理選擇。
應用需求分析
十堰市公共安全及網吧監控的工程屬于中國電信“全球眼”系統試點工程，“全球眼”系統是完全基于網絡(luò )的全數字化圖像遠程傳輸、處理和控制的大型應用管理系統平臺。該工程涉及到十堰市的各個容易發生安全事故地段和十堰市所有營業網吧，共計1000多路攝像頭的安裝，調試以及視頻流的存儲。該項目由中國電信湖北分公司全額出資和施工，主要的服務對象為當地的公安局，7×24小時不間斷監控方便公安局對于事故調查。所以對于存儲的穩定以及存儲時間的要求比較高。
視頻監控對存儲需求還具有以下幾個特點：
·對存儲的容量需求彈性比較大，存儲容量的多少隨著畫面質量的提高、畫面尺寸的增大、視頻線路的增加都會(huì )成倍的增加容量需求。
·對存儲的性能要求不高，但是需要能夠滿足長時間的連續數據讀寫，數據流量大但訪問請求數量低。
數據保存周期短，一般的監控場所數據保存一定時間（如1個月）以后便可以刪除。
要為視頻監控方案選擇合適的存儲設備，首先就要估算存儲容量需求。那么根據現在主流的壓縮方式來計算如下：

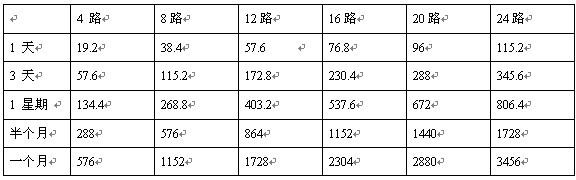

錄像保存天數與硬盤的容量（每天24小時連續錄像；硬盤容量單位為GB；下列數值的105%為硬盤實際使用容量）
從這個表我們基本可以估算出一個視頻監控項目中所需存儲設備的類型。
解決方案
目前服務器主要是采用5臺DELL PowerEdge2950流媒體服務器，操作系統采用WINDOWS 2003 SERVER，應用的流媒體服務軟件為湖北維用提供的監控管理軟件。此服務器將是整個流媒體存儲的關鍵服務器，數據的安全，快速存儲將直接影響到整個服務運行的穩定性。由于該項目是有中國電信湖北公司全額出資以租賃的方式給湖北省十堰市公安局使用，所以成本的控制以及性?xún)r(jià)比是用戶中國電信方案設計的重點。該方案一期采用的是5臺DFTraid 2012G4R磁盤陣列以DAS直連的方式分別接在5臺流媒體服務器上。
DFTraid 2012G4R磁盤陣列單柜容量高達6TB，完全可以滿足每臺服務器200線視頻流的帶寬要求，而外部存儲陣列的高性能、高數據安全性則更是傳統IDE存儲方式所不可比擬的。磁盤端依然采用容量大、價格低的SATA硬盤，主機端采用市場普及率最高的SCSI接口，******可能節省用戶投資。
十堰市1000多路視頻源7×24小時不間斷存儲運行穩定后，由于十堰市公安局對視頻流清晰度要求的提高以及視頻保存天數的增加，十堰電信果斷向DFT公司尋求二期擴容解決方案，要求容量由目前的30T擴容到60T，二期擴容方案將采用DFTraid 2012i磁盤陣列，使用以太網打造高性?xún)r(jià)比IP SAN存儲系統。
DFTraid 2012i陣列，采用目前主流的iSCSI技術，利用以太網即可構建低成本的IP SAN存儲系統，同時又具有和FC SAN一樣的集中存儲、集中管理、無限擴容等優點。磁盤端依然采用容量大、價格低的SATA硬盤，充分節省用戶投資。
方案實施效果
?·充分利用磁盤，保護投資；
?· 數據集中存儲、集中管理；
?·視頻圖像讀寫查詢速度快；
?·RAID技術，確保數據安全；
?·利用成熟廉價的以太網技術
?·系統成本低，節省用戶投資
?·管理維護費用低
網絡(luò )視頻監控業務是由中國電信推出的一項完全基于寬帶網的圖像遠程監控、傳輸、存儲及管理的業務。該業務系統利用中國電信無處不達的寬帶網絡(luò )，將分散、獨立的圖像采集點進行聯網，實現跨區域、全國范圍內的統一監控、統一存儲、統一管理、資源共享，為各行業的管理決策者提供一種全新、直觀、擴大視覺和聽覺范圍的管理工具，從而提高工作績效。
